Rodzaje konstrukcji hal stalowych

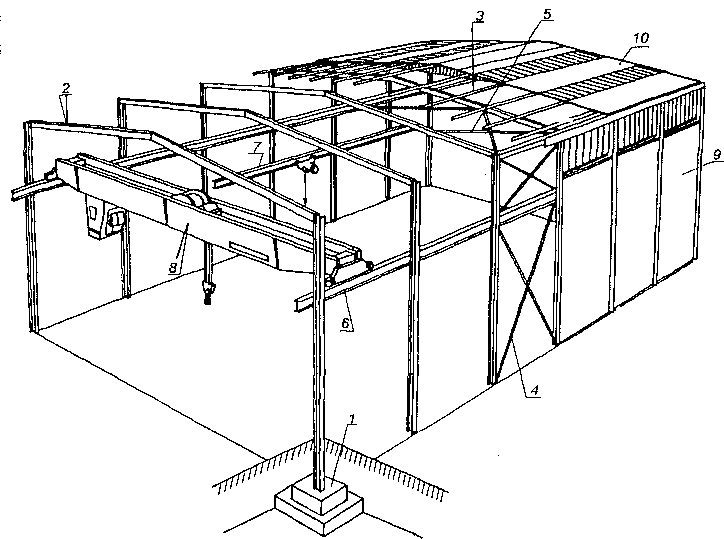

Ustrój konstrukcyjny hali; 1 — stopa fundamentowa, 2 — rygiel ramy, 3 — płatew, 4 – tężnik pionowy, 5 — tężnik połaciowy, 6 — belka podsuwnicowa, 7 — belka podsuwnicowa dla transportu podwieszonego, 8 — …
mieszkania
Jednolity system budownictwa JSB-L i JSB-TT

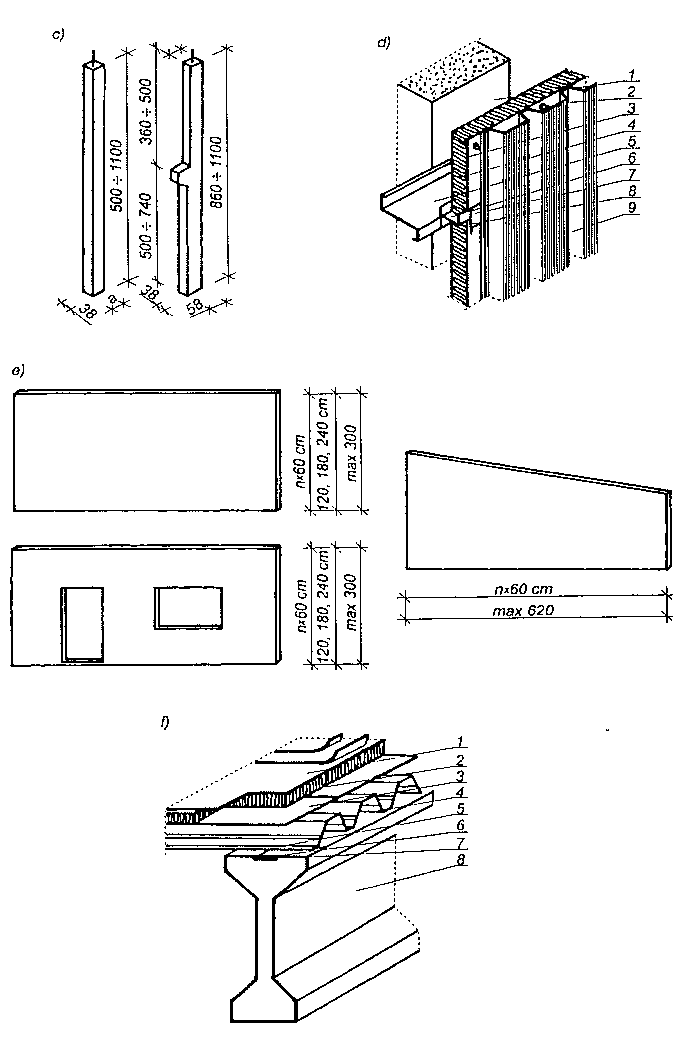

Elementy konstrukcyjne systemu JSB-L: a) ustrój nośny, b) dźwigary sprężone, c) słupy, d) obudowa lekka; 1 — slup żelbetowy, 2 — łącznik spiralny, 3 — wełna mineralna fakturowana, 4 — wełna mineralna, 5 — rygiel, …
System P-70 żelbetowego budownictwa halowego
System P-70. W systemie FF budowano hale o jednej tylko rozpiętości 18,0 m; natomiast w systemie P-70 były budowane hale jednonawowe i wielonawowe o rozpiętościach od 6,0 do 24,0 m, ze zmianą rozpiętości co 3,0 …
System FF żelbetowego budownictwa halowego
Przekrój poprzeczny hali systemu FF z przybudówkami.

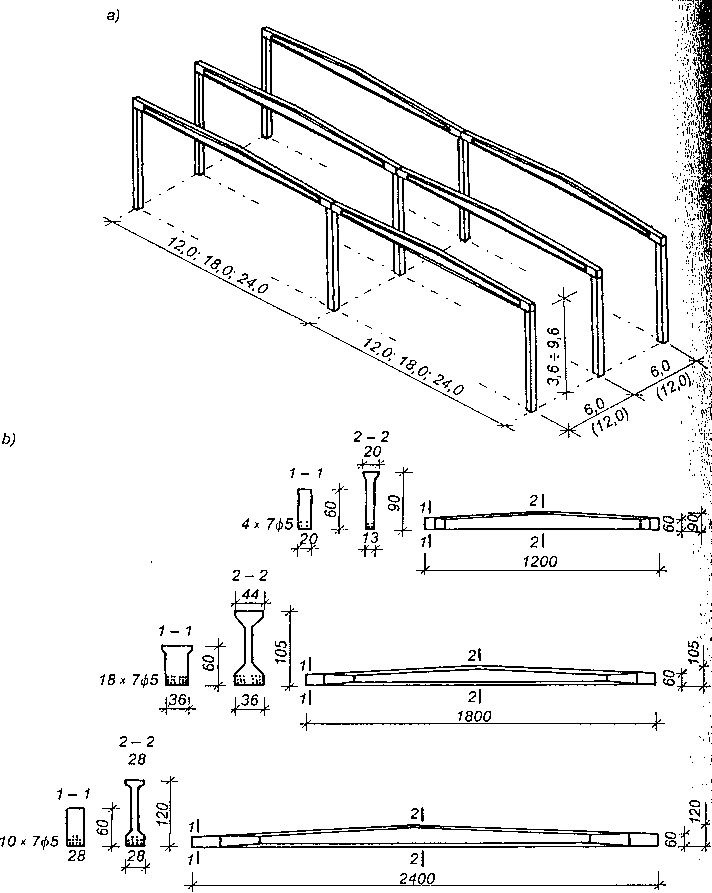

System FF. Z elementów systemu FF można wykonać hale produkcyjne i magazynowe o rozpiętości naw 18,0 m i rozstawie słupów w kierunku podłużnym hali wynoszącym 6,0 i 12,0 — stosowane siatki słupów …
Wiązary hal
Wiązary żelbetowe oraz segmenty składowe wykonywane są w pozycji leżącej (poziomej), w związku z czym przekroje pasów oraz słupków i ców mają zwykle kształt kwadratu lub prostokąta. Na rysunku przedstawiono zbrojenie jednosegmentowego dźwigara żelbetowego. Istotną sprawą są prawidłowe połączenie zbrojenia …
Konstrukcje hal żelbetowe prefabrykowane
Hala o konstrukcji słupowo-wiązarowej; 1 — słup, 2 — wiązar kratowy, 3 — belka podsuwnicowa, 4 — płyty dachowe, 5 — płyty ścienne, 6 — stopa fundamentowa, 7 — pokrycie dachu, 8 — tężnik.
Konstrukcje żelbetowe prefabrykowane są najczęściej stosowane …
Powłoki budynków halowych
Do powłok obrotowych o pojedynczej krzywiźnie należą powłoki stożkowe pojedyncze i złożone. Powstają one przez obrót prostej (tworzące) wokół osi obrotu. Wśród powłok o podwójnej krzywiźnie najpopularniejsze są powłoki obrotowe synklastyczne, zwane kopułami. Powłoka obrotowa synklastyczna powstaje przez obrót krzywej …
Hale żelbetowe monolityczne
Hale żelbetowe monolityczne: a) z ryglem załamanym, b) z ryglem łukowym, c) szczegół zbrojenia tygla załamanego, d) przegubowe połączenie słupa i stopy; 1 — słup, 2 — rygiel, 3 — żebro, 4 — płyta, 5 — belka podsuwnicowa, 6 — …
Konstrukcje budynków halowych
Sposoby oświetlenia hal: a) boczne przez podwyższenie co drugiej nawy, b) boczne przez zróżnicowanie wysokości konstrukcji, c) dachy pilaste — świetliki wzdłuż hali, d) świetliki latarniowe, e) świetliki pilaste, f) świetliki gąsienicowe wzdłuż hali, g) świetliki gąsienicowe w poprzek hali.…
Budynki halowe
Budynkami halowymi lub halami są przeważnie budynki jednokondygnacyjne, których ustroje nośne dają możliwość uzyskania przestrzennych wnętrz. Kształt bryły budynku halowego zależy od jego przeznaczenia, sposobu użytkowania i stosowanych rozwiązań konstrukcyjno-materiałowych.
W zależności od charakteru zabudowy rozróżnia się hale o zabudowie …
